Shanghai & Tower
Das zweithöchste Gebäude der Weltitem an der SpitzeDer Shanghai Tower ist das imposante Highlight inmitten der Skyline der chinesischen Metropole. Mit seiner Architektur verbindet er Eleganz und Funktionalität. Für die Stabilität des Gebäudes ist ein Schwingungstilger maßgeblich, der auf einer Rahmenkonstruktion von item basiert.
Shanghai ist die bedeutendste Wirtschaftsmetropole Chinas.In der Industriestadt befindet sich der größte Frachthafen der Welt. Die chemische Industrie, Werften, Textil- und Automobilhersteller prägen Shanghai.
Der Shanghai TowerMit 632 m ist der Shanghai Tower das höchste Bauwerk Chinas und das zweithöchste der Welt. Er verfügt über 128 Stockwerke und eine Nutzfläche von 380.000 m².
Ein MegabauwerkDer Shanghai Tower ist unterteilt in 9 Zonen mit jeweils bis zu 15 Stockwerken. Die drei Fahrstühle sind die schnellsten der Welt. Pro Sekunde legen sie 18 Meter zurück (40 Meilen pro Stunde).
Der Wirbelstromdämpfer
Bereit für die HerausforderungNahe der Küste gelegen, muss der Shanghai Tower schweren Stürmen widerstehen können. Aber auch Böen oder Erdbeben können den Turm in Schwingung versetzen. Um diese zu reduzieren, wird eine innovative Technik eingesetzt. Genau da kommt item ins Spiel.
Mit viel Gewicht gegen die NaturgewaltenNeben seiner besonderen architektonischen Form besitzt der Shanghai Tower nämlich noch ein weiteres Mittel gegen die schwierigen Bedingungen: Zwischen dem 125. und 126. Stock befindet sich eine 1000 Tonnen schwere Schwungmasse, getragen von 12 Stahlseilen.
Der WirbelstromdämpferAm unteren Ende des Modells erkennt man die Schwungmasse, die an den Stahlseilen befestigt ist. Auch eine Skulptur, das "Shanghai Insight", hat noch Platz gefunden.
Magnetismus gegen SchwingungenUnterhalb der Schwungmasse befinden sich Platten aus reinem Kupfer, die mit item Profilen an der Stahlbetondecke befestigt sind. Mit Hilfe riesiger Dauermagneten werden Wirbelströme in die Kupferplatten induziert. Das erzeugt ein gegenläufiges Magnetfeld, das die Schwungmasse berührungslos abbremst. Dadurch wird der Shanghai Tower weitestgehend resistent gegen Schwingungen von außen.
item als sichere BasisDie Aluminiumprofile sorgen dafür, dass die Kupferplatten der Gegenkraft standhalten können, die in ihnen während der Bewegung des Magneten entsteht und oberhalb der jeweiligen Kupferplatte verbleibt. Diese Kraft könnte ein 300 Tonnen schweres Flugzeug anheben.
Im EinzelnenDie einzelnen Elemente des Wirbelstromdämpfers
Auf Herz und Nieren geprüftUm die volle Effektivität des Schwingungstilgers zu gewährleisten, wurden im Vorfeld ausgiebige Tests durchgeführt. So setzte man neben 3D-Simulationen am Computer auch auf einen kompletten Versuchsaufbau im verkleinerten Maßstab.
1000 Tonnen SchwungmasseSo wurde das Modell zur Realität. Durch das enorme Gewicht kann der Shanghai Tower schwersten Winden und Erschütterungen standhalten.
Division of Vibration Control System, Shanghai Research Institute of MaterialsQian FengChief Engineer
„Dies ist einer meiner Tests am Wirbelstrom-Schwingungstilger. Unsere Bauarbeiter haben die Schwungmasse mit einem hydraulischen Zylinder über eine weite Strecke bewegt und losgelassen. Durch die Magnete und das Kupfer wird die Energie auf das Gebäude abgeleitet. Unter den Kupferplatten kann man die item Profile sehen.“
Warum Aluminium?Alle Profile wurden zunächst mit einem Turmkran in den 132. Stock gebracht und von den Arbeitern in den 125. Stock transportiert. Bei Stahl hätten dreimal so viele Arbeiter nicht ausgereicht. Zusätzlich ist es hochfest, ebenso fest wie rostfreier Stahl und gleichzeitig preiswerter.

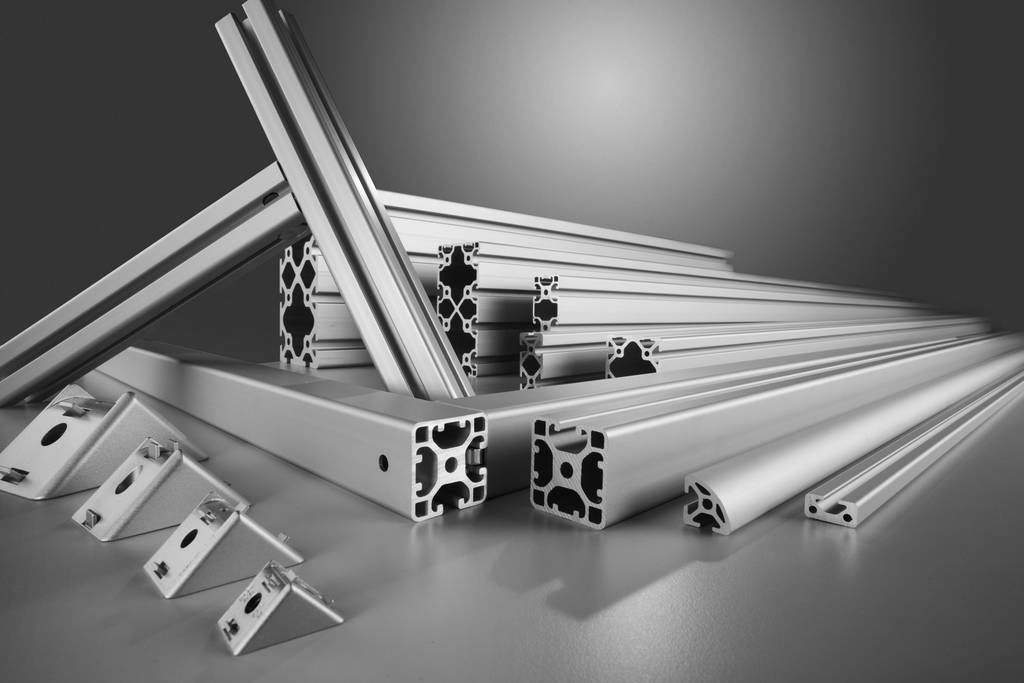

Warum Aluminium?Die Anziehungskraft der starken Dauermagneten würde direkt auf Stahl- oder Eisenträger wirken und den Dämpfer dadurch schwächen. Aluminium ist paramagnetisch und wesentlich widerstandfähiger gegen starke Magnetfelder. Die hochfesten item Profile garantieren genauso sicheren Halt wie Stahlträger, sind jedoch preiswerter. Außerdem erleichtert die Konstruktion den Austausch der Platten.
Division of Vibration Control System, Shanghai Research Institute of MaterialsQian Feng über itemChief Engineer
„Wir haben auch chinesische und japanische Profile ausprobiert. In unserem Vergleichstest bot item allerdings die beste Qualität.
Nachdem wir mit item in Kontakt getreten waren, gefiel mir vor allem die hohe Qualität und die einfache Integrierbarkeit der CAD-Modelle, die wir direkt aus der item Software generieren konnten.
Wir waren außerdem sehr zufrieden mit der Kommunikation und dem Kundenservice.“
Nachdem wir mit item in Kontakt getreten waren, gefiel mir vor allem die hohe Qualität und die einfache Integrierbarkeit der CAD-Modelle, die wir direkt aus der item Software generieren konnten.
Wir waren außerdem sehr zufrieden mit der Kommunikation und dem Kundenservice.“
Nicht nur in Shanghaiitem bietet vielfältige Lösungen für alle konstruktiven Aufgaben – auch wenn Sie etwas Kleineres als einen gigantischen Schwingungsdämpfer planen. Entdecken Sie die Möglichkeiten für den Bau von Maschinen, Betriebsmitteln und Transportwagen. Für Sie ist das Ausprobieren völlig kostenlos.
